Вентилятор канальный прямоугольный VL

Вентилятор канальный прямоугольный VL
Вентилятор канальный прямоугольный VL

Описание

Вентиляторы VL используются для перемещения воздуха и неагрессивных газовых смесей в системах приточно-вытяжной общеобменной вентиляции c прямоугольным сечением воздуховодов. Монтируются в любом положении.

    ПОЛУЧИТЬ РАСЧЕТ СТОИМОСТИ






    Нажимая на кнопку «Запросить цену» я подтверждаю, что ознакомлен(а) и согласен(на) с условиями предоставления и обработки моих персональных данных и даю согласие на обработку персональных данных.

    Печатная версия

    Ключевые особенности:

    • Корпус из оцинкованной стали, оборудованный съемной сервисной панелью и кабельным вводом;
    • Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
    • Повышенная производительность благодаря конструкции на базе свободного рабочего колеса (без спирального корпуса);
    • Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
    • Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева;
    • Температура перемещаемого воздуха от-40°С до +40°С

    Технические характеристики

    Обозначение Макс. расход воздуха, м3/ч*** Макс. статич. давление, Па*** Макс. скорость вращения, Напряжение питания двигателя,  Мощность Макс. Щит управления вентилятором при подключении  напрямую Щит управления вентилятором при подключении через рекомендуемый регулятор скорости Рекомендуемый регулятор скорости
    об/мин В двигателя, кВт рабочий ток, А
    VL 40-20/18.2D 680 320 2710 3~380 / 3~220* 0,25 0,71 / 1,24* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 50-25/20.2D 1150 410 2710 3~380 / 3~220* 0,25 0,71 / 1,24* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 50-25/22.2D 1600 530 2740 3~380 / 3~220* 0,55 1,30 / 2,30* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 50-30/22.2D 1680 540 2740 3~380 / 3~220* 0,55 1,30 / 2,30* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 50-30/25.2D 2300 630 2730 3~380 / 3~220* 0,75 1,83 / 3,20* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 60-30/25.2D 2350 640 2730 3~380 / 3~220* 0,75 1,83 / 3,20* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0075A4
    VL 60-30/28.2D 3400 780 2770 3~380 / 3~220* 1,1 2,50 / 4,3* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
    VL 60-35/28.2D 3400 800 2770 3~380 / 3~220* 1,1 2,50 / 4,3* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
    VL 60-35/31.2D 4700 1060 2800 3~380 / 3~220* 1,5 3,32 / 5,78* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
    VL 70-40/31.2DM 4800 1060 2800 3~380 / 3~220* 1,5 3,32 / 5,78* UM-V5-TK3 UM-V-1R2,2 GS51-O2-0150A7
    VL 70-40/31.2D** 4800 (5700)** 1060 (1500)** 2840 (3300)** 3~380 2,2 4,6 UM-V5-TK3 UM-V-3R2,2 GS51-T4-0220A5
    VL 70-40/35.2D 6800 1350 2840 3~380 3 6 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
    VL 80-50/35.2D 7400 1350 2840 3~380 3 6 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
    VL 80-50/40.4D** 4600 (8400)** 450 (1400)** 1420 (2490)** 3~380 3 4,6 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
    VL 90-50/35.2D 7500 1350 2840 3~380 3 6 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
    VL 90-50/40.2D 9800 1680 2880 3~380 5,5 10,7  UM-V7,5-TK3-PPD  UM-V-3R11 GS51-T4-0550A13
    VL 90-50/40.4D** 4600 (8300)** 450 (1400)** 1420 (2510)** 3~380 3 6,4 UM-V5-TK3 UM-V-3R5 GS51-T4-0300A7
    VL 100-50/40.2D 9800 1680 2880 3~380 5,5 10,7  UM-V7,5-TK3-PPD  UM-V-3R11 GS51-T4-0550A13
    VL 100-50/45.4D** 7500 (11500)** 500 (1400)** 1430 (2230)** 3~380 4 8,4 UM-V5-TK3 UM-V-3R5 GS51-T4-0400A9



    *питание и ток двигателя при подключении через рекомендуемый регулятор скорости (отмечено, если питание и ток отличаются от подключения напрямую).
    **при «разгоне» двигателя частотным регулятором скорости (если отсутствует, регулирование возможно только «вниз»).
    *** максимальный расход приведен для минимального рабочего давления, максимальное давление указано при минимальном расходе

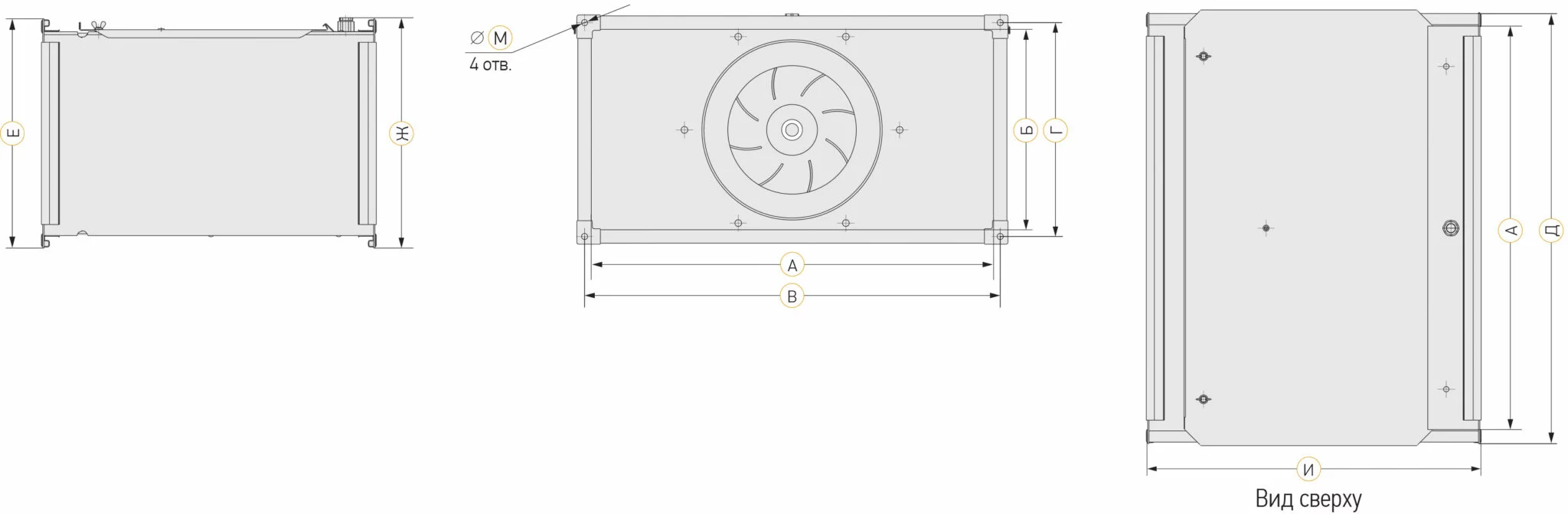

    Размеры и вес

    Типоразмер Обозначение Размеры, мм Масса, кг
    А Б В Г Д Е Ж И М
    40‑20 VL 40‑20/18.2D 400 200 420 220 440 240 243 358 9 15
    50‑25 VL 50‑25/20.2D 500 250 520 270 540 290 293 416 9 18
    50‑25 VL 50‑25/22.2D 500 250 520 270 540 290 293 416 9 20
    50‑30 VL 50‑30/22.2D 500 300 520 320 540 340 343 458 9 26
    50‑30 VL 50‑30/25.2D 500 300 520 320 540 340 343 458 9 28
    60‑30 VL 60‑30/25.2D 600 300 620 320 640 340 343 498 9 31
    60‑30 VL 60‑30/28.2D 600 300 620 320 640 340 343 498 9 37
    60‑35 VL 60‑35/28.2D 600 350 620 370 640 390 393 498 9 39
    60‑35 VL 60‑35/31.2D 600 350 620 370 640 390 393 498 9 40
    70‑40 VL 70‑40/31.2DM 700 400 720 420 740 440 443 600 9 47
    70‑40 VL 70‑40/31.2D 700 400 720 420 740 440 443 600 9 51
    70‑40 VL 70‑40/35.2D 700 400 720 420 740 440 443 600 9 53
    80‑50 VL 80‑50/35.2D 800 500 820 520 840 540 543 635 9 61
    80‑50 VL 80‑50/40.4D 800 500 820 520 840 540 543 635 9 70
    90‑50 VL 90‑50/35.2D 900 500 930 530 960 560 553 650 11 66
    90‑50 VL 90‑50/40.2D 900 500 930 530 960 560 553 650 11 75
    90‑50 VL 90‑50/40.4D 900 500 930 530 960 560 553 650 11 78
    100‑50 VL 100‑50/40.2D 1000 500 1030 530 1060 560 553 670 11 86
    100‑50 VL 100‑50/45.4D 1000 500 1030 530 1060 560 553 670 11 87
